ทำไฟ RX ไห้ iCOM 2G
.1.เปิดฝาคีย์ขันน๊อตทั้งสองตัวออก

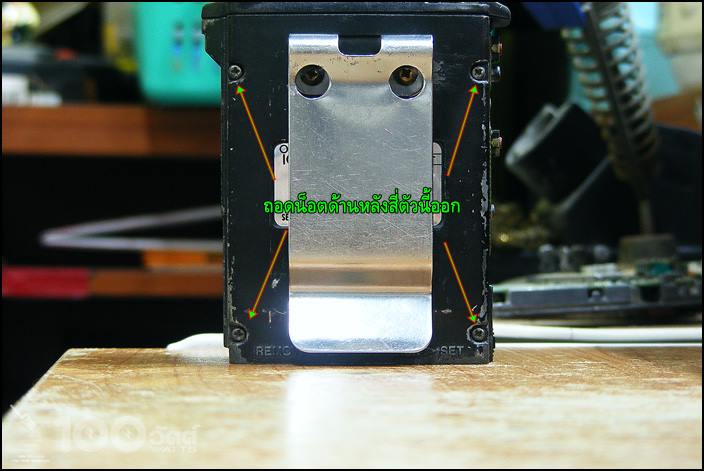

2.ถอดน๊อตด้านหลังสี่ตัวออก เพื่อถอดหน้ากาก
3.เปิดหน้ากากออกมา เเละดึงสายลำโพงออก
4.ถอดน๊อตฝาบนออก 2ตัว
5.งัดช๊อกเก็ตสายเเพขึ้นเบาๆ
เเละดึงสายแพรออกเบาๆ
6.ถอดฝาครอบ(หัว)ด้านบนออก
7.เอาลูกบิดออก เเล้วถอดแหวนที่วอลลุ่มทั้งสองออก
8.ถอดน๊อตตามจุดที่ลูกศรชี้ โดยใขควงเล็ก
นำส่วนพลาสติกหัวออกให้ได้ลักษณะนี้
9.นำ LED ที่เตรียมไว้โดยวัดหาขั้ว - และนำมาต่อตรงขั้วลบ
ของ LED TX ของเดิม
จัดวางให้เรียบร้อยตามภาพ
10.ประกอบกลับโดยใช้ลวดอาบน้ำยาหรือสายไฟเส้นเล็ก
ต่อที่ขั้ว + ของ LED ที่ติดตั้งเข้าไปไหม่ให้เรียบร้อย
11.นำสายดังกล่าวมาต่อตรงจุดในภาพ
ก่อนประกอบกลับ ควรทดสอบก่อนนะครับ
ถ้าไม่เข้าใจตรงจุดไหนก็ขออภัยด้วยครับ ข้อควรระมัดระวัง ระวังความร้อน จากหัวเเร้งที่ร้อนเกินไปอาจจะทำอันตรายต่อบอร์ด ICOM IC2G ได้ครับ เเละหากไม่มีความรู้เบื้องต้นด้านอิเลคโทรนิคควรใช้ความระมัดระวังเป็นอย่างสูง เเละอีกจุดนึ่งที่ควรระมัดระวังคือสายเเพ เพราะเครื่องรุ่นนี้ใช้งานมาเป็นเวลานานเมื่อผู้ที่ไม่เชี่ยวชาญไม่รู้จักวิทยุรุ่นนี้ดี อาจทำให้สานแพขาดเสียหายได้ทั้งสองส่วนอย่างง่ายดาย ขอให้พี่น้องทุกท่านประสบในความสำเร็จในความตั้งใจนะครับ
ขอบคุณภาพ E27DCU
ข้อมูลการบรรยายโดย E29JAU
